Olá me chamo Bruno Andrade, talvez você tenha me visto em meu canal no YouTube. Sou especialista em eletrônica em amplificadores valvulados de guitarra. Sou um profissional na área desde 2009. Iremos iniciar aqui uma séria de aulas de eletrônica e iniciaremos pelo componente mais abundante em um circuito eletrônico, o resistor. Deixarei aqui algumas dicas de compras de multímetros e outros equipamentos para você aprender eletrônica da maneira correto. Sempre indico comprar pela Amazon, pois, é seguro e transparente. Siga Riff Roster no Facebook.
No mundo da eletrônica aplicada à música, o resistor é um dos primeiros componentes que se aprende a identificar, medir e aplicar. Seja na construção de um pedal de guitarra, na modificação de um amplificador valvulado na montagem de um pré-amplificador caseiro ou em eventuais consertos e reparações, saber o que é um resistor e como utilizá-lo corretamente é essencial.
Neste artigo completo do Riff Roster, você vai entender e aprender:
- O que é um resistor e como ele age no circuito.
- Para que serve o resistor em projetos musicais.
- Como calcular valores usando a Lei de Ohm.
- Como medir um resistor com multímetro digital.
- Como ler o código de cores de resistores.
- Aplicação prática via vídeo aula.
- Dicas de compras de equipamentos.
Para Que Serve Um Resistor na Eletrônica
Um resistor é um componente eletrônico passivo usado para controlar a corrente elétrica em um circuito. Ele atua como uma “barreira” que limita a quantidade de corrente que passa por ele, protegendo os demais componentes e ajustando a tensão de acordo com o projeto. Existem vários tipos diferentes de resistores, como trimpotes e potenciômetros, na qual estudaremos mais adiante.
Funções do resistor:
- Reduzir tensão ou corrente.
- Proteger LEDs e transistores.
- Controlar o volume de áudio em circuitos de som.
- Estabilizar sinais em buffers e amplificadores operacionais.
- Formar filtros de áudio junto com capacitores.
Como Funciona o Resistor com a Lei de Ohm
A Lei de Ohm é a base para entender a resistência elétrica. Essa lei mostra a relação entre tensão (V), corrente (I) e resistência (R).
Fórmula da Lei de Ohm:
Exemplo 1:
V = R × I
Onde V é a tensão ou voltagem, R é a resistência e I a impedância medida em amperes. A fórmula acima é usada para calcular a voltagem de um circuito.
Exemplo 2:
R = V ÷ I
Essa é a fórmula para calcular o valor de um resistor em um circuito eletrônico. Um pouco mais abaixo explicarei como usar e aplicar essa fórmula.
Exemplo 3:
I = V ÷ R
É usada para calcular a amperagem de um circuito.
Como Calcular o Valor de Um Resistor?
Vamos imaginar que você queira ligar um Led vermelho que funciona com 1,5 volts em uma bateria de 9 volts. Pense, se o Led consome somente 1.5 volts e a bateria fornece 9 volts, o Led receberia uma tensão extra de 7,5 volts e obviamente ele queimaria imediatamente. É nesse momento que entra um resistor para que ele possa consumir a tensão sobressalente e entregar somente 1,5 volts exatos para o Led funcionar.
Mas como fazer esse calculo usando a lei de Ohms?
Primeiramente devemos lembrar da fórmula R = V ÷ I, onde R é o resistor que precisamos descobrir o seu valor, V é tensão do circuito e I é a amperagem do Led.
Sabendo que um Led vermelho por padrão funciona com 1,5 volts de consumo e sua amperagem é de 20ma (0,020A) então podemos iniciar os cálculos. Lembre-se as informações de funcionamento de cada componente você encontra no datasheet do fabricante de cada componente.
Então temos 9 volts que a bateria nos fornece e 1,5 volts que o Led consome, então 9 – 1,5 = 7,5 volts. Temos que encontrar um resistor que consuma 7,5 volts.
Então temos a fórmula = R = V(7,5) ÷ I(0,020) = R = 375 OHMS.
Pronto, o resistor que estamos procurando seria o de 375 R ou 375 Ohms. Neste ponto surge um problema, não existe resistores com essa medida no mercado, então temos que aplicar um de 470 R. O Led funcionará normalmente, mesmo que o resistor consuma um pouco mais de carga.
Assista o Vídeo De Como Calcular o Valor de Um Resistor
Assista Após Ler Todo o Artigo!
Símbolo do Resistor nos Circuitos

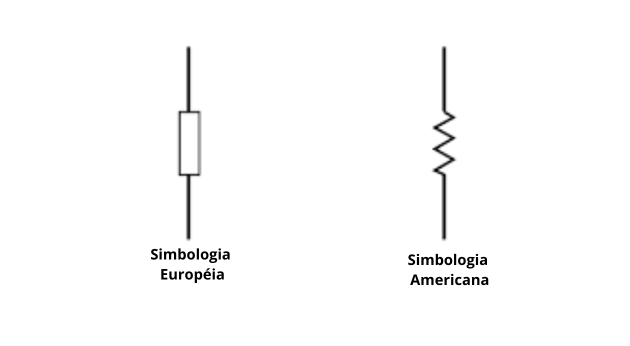

O resistor é representados em circuitos eletrônicos através do seu símbolo de resistência, existem duas nomenclaturas para o resistor. A Americana e a Européia.
Primeiramente temos que entender que a Impedância que é medida em Ohms é representada pelo símbolo Ω.
Dicas de Compras de Resistores
Esse kit abaixo de resistor possui um ótimo custo benefício, pois, ele vem com vários tipos de resistores e acompanha o estojo e tabela de cores para realização da leitura dos resistores.
- Modelo: E41; – Padrão: CR25; – Potência: 1/4W – Tolerância: + – 1%; – Cor tolerância: Marrom;
- Resitores são componentes eletrônicos que resistem à passagem de corrente elétrica. Quando inserimos um resistor em um c…
- O Resistor apresenta grande funcionalidade e na maioria dos casos torna-se um produto indispensável para limitar a corre…
Como Medir Um Resistor com Multímetro Digital
A maneira mais confiável de verificar o valor de um resistor especialmente se as faixas de cor estiverem desgastadas é usando um multímetro digital. Lembre-se que se a medição ocorrer em um circuito, o mesmo deve estar desligado da rede elétrica e ao menos um terminal do resistor deverá estar desacoplado do circuito.
Passos para medir a resistência:
- Coloque o multímetro digital na escala de Ohns (Ω) mais próxima possível do valor do resistor.
- Desconecte o resistor do circuito (ou isole uma perna).
- Encoste as pontas de prova nos terminais.
- Leia o valor na tela.
Se o valor estiver diferente do código de cores, pode haver erro de leitura, variação por tolerância ou falha no componente.
Dica: Resíduos no corpo do resistor ou solda velha podem alterar a medição. Limpe os terminais antes de medir.
Se você estiver com dúvidas de como efetuar a leitura, assista o vídeo abaixo:
Qual Multímetro Digital Comprar?
Abaixo deixarei uma dica de compra de um multímetro digital para você iniciar seus estudos ou até mesmo atuar profissionalmente. Esse multímetro possui tudo para você iniciar os estudos e ainda é possível usa-lo de maneira profissional. Ótimo custo benefício!
- Categoria do multímetro: CAT ll 600V
- Números de dígitos /Contagem do multímetro: 3 1/2 dígitos – 0 a 1999
- Capacidade de tensão AC do multímetro: 600 V

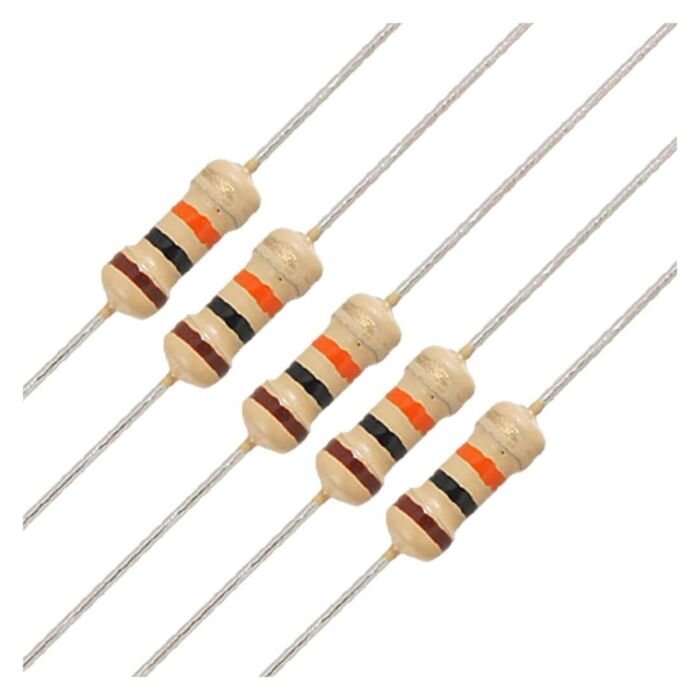

Como Ler o Código de Cores dos Resistores
A maioria dos resistores pequenos usa faixas coloridas para indicar seus valores. Esses códigos seguem um padrão internacional e facilitam a identificação mesmo sem instrumentos de medição.

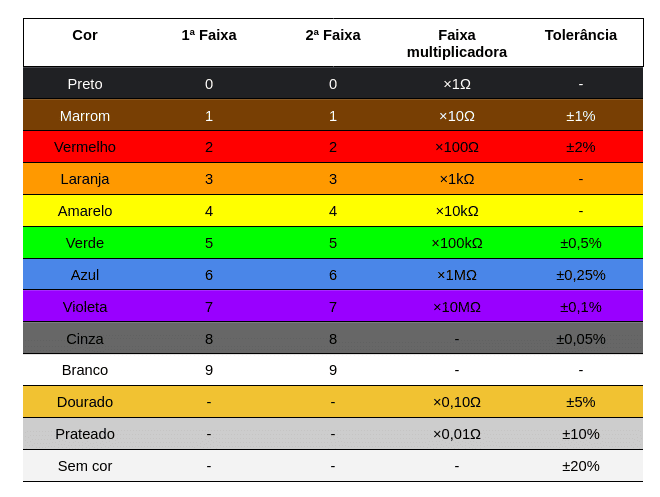

Tabela de código de cores (resistores de 4 faixas):
Exemplo de leitura:
Cores: Marrom, Preto, Vermelho, Dourado
1 (marrom)
0 (preto)
x100 (vermelho)
±5% (dourado)
Resultado: 1.000Ω (1kΩ) com tolerância de ±5%
A tolerência de + ou – 5% significa que após efetuar a medida, devemos observar se os valores oscilam 5% para cima ou para baixo, passando disso o resistor deverá ser substituído no circuito.
Como Escolher o Resistor Certo Para Seu Projeto
Ao selecionar resistores para projetos com guitarras, pedais ou amplificadores, considere:
- Valor da resistência (em ohms);
- Tolerância (%) quanto menor, mais precisa é a resistência;
- Potência (W) a energia que o resistor pode dissipar com segurança;
- Tipo de resistor carbono, metal filme, cerâmico (resistores de filme metálico são mais estáveis e comuns em áudio).
Potenciômetros
Além dos resistores fixos tradicionais, há variações específicas que oferecem controle dinâmico ou ajustes finos. A seguir, você verá os principais tipos de resistores usados em projetos musicais.
Potenciômetro: Controle de Volume e Tonalidade
O potenciômetro é um resistor variável rotativo muito utilizado em guitarras, amplificadores e pedais de efeito. Ele possui três terminais: dois ligados a uma resistência fixa e um (o central) conectado a um cursor móvel, que varia a resistência conforme é girado.
Aplicações comuns:
- Controle de volume em guitarras e baixos.
- Ajuste de tonalidade (tone).
- Regulação de ganho em pedais de overdrive.
- Equalização em tone stacks de amplificadores.
Tipos de potenciômetros:
Linear (A): Resistência varia de forma proporcional à rotação.
Logarítmico (B): Usado em áudio, simula a resposta do ouvido humano.
Trimpot: Ajuste Fino em Circuitos Internos
O trimpot ou trimmer é um potenciômetro de ajuste interno, geralmente usado para calibração durante a montagem ou manutenção do circuito. Ele também é variável, mas não é acessado pelo usuário final, normalmente é ajustado com uma chave de fenda.
Aplicações em áudio:
- Ajuste de bias em amplificadores valvulados.
- Calibração de volume de saída em pedais.
- Balanceamento de sinal em buffers ativos.
O Resistor é Essencial na Eletrônica Musical
Seja para construir circuitos, realizar manutenção ou desenvolver projetos personalizados, o resistor é uma peça-chave para garantir o bom funcionamento e a segurança dos componentes eletrônicos.
Saiba tudo sobre as diferenças entre captadores ativos e passivos clicando aqui e tenha o melhor timbre para a sua guitarra.
Se você tem alguma dúvida ou deseja compartilhar seus conhecimentos, deixe seu comentário abaixo! Grande abraço a todos! Fiquem com Deus!
